Mechanismus, Fehlermerkmale und Gefahren der Endverformung von Isolierstreifen aufgrund unzureichender Formgenauigkeit der Werkzeuge

Die Endverformung von PA66GF25‑Wärmeisolierstegen zählt zu einem häufig auftretenden Qualitätsfehler bei der Herstellung, Montage und anschließenden Nutzung von Türen und Fenstern. Ihre hauptsächlichen Erscheinungsformen sind verzogene Schnittenden, ausgebauchte Ränder, Breitenabweichungen, Ecken‑Einsenkungen und eine asymmetrische Endgestalt. Bei schwerwiegenden Fällen treten lokale Endverdrehungen und Querschnittsverzerrungen auf. Diese beeinträchtigen unmittelbar die Montagegenauigkeit der eingelegten Isolierstege sowie die strukturelle Stabilität der Verbundprofile.

Praktische Qualitätskontrollprüfungen während der Fertigung ergeben, dass die verborgene Ursache der meisten Endverformungsfehler nicht in nachgelagerten Lager‑, Transport‑ oder Schneidvorgängen liegt. Vielmehr handelt es sich um angeborene strukturelle Mängel, die durch eine unzureichende Maßgenauigkeit der zentralen Fertigungswerkzeuge hervorgerufen werden. Das Extrusionswerkzeug dient als maßgebende Trägerform für die Gestaltgebung der Wärmeisolierstege. Maßfehler der Düsenöffnung, ungleichmäßige Hohlräume und mangelnde Eckenpräzision des Werkzeugs konzentrieren sich an den Stegenden und verursachen dauerhafte, chargenweise auftretende Endverformungsstörungen. Der vorliegende Artikel analysiert eingehend den zugrunde liegenden Entstehungsmechanismus, typische Fehlmerkmale und ingenieurtechnische Risiken der durch Werkzeugungenauigkeit verursachten Endverformung. Er liefert fachliche Grundlagen für die produktionsbezogene Qualitätssteuerung sowie die Fehlerbeseitigung.

PA66‑Wärmeisolierstege werden mittels Hochtemperatur‑Schmelzextrusion gefertigt. Das geschmolzene Material bildet den Querschnitt über den Werkzeughohlraum nach. Nach der Formgebung, Abkühlung und dem Ablängen ergeben sich die fertigen Stegenden. Als Schnittfläche des Profilquerschnitts spiegelt das Stegende die Formgenauigkeit des Werkzeugs am anschaulichsten wider. Ein hochpräzises Werkzeug verfügt über gleichmäßige Hohlraummaße, symmetrische Ecken und einen ausgeglichenen Materialausfluss aus den Strömungskanälen. Das extrudierte Profil behält über seine gesamte Länge eine unveränderte Querschnittsgeometrie bei. Nach dem Schneiden entstehen ebene, rechtwinklige Schnittenden ohne Verformungen oder Maßverschiebungen.

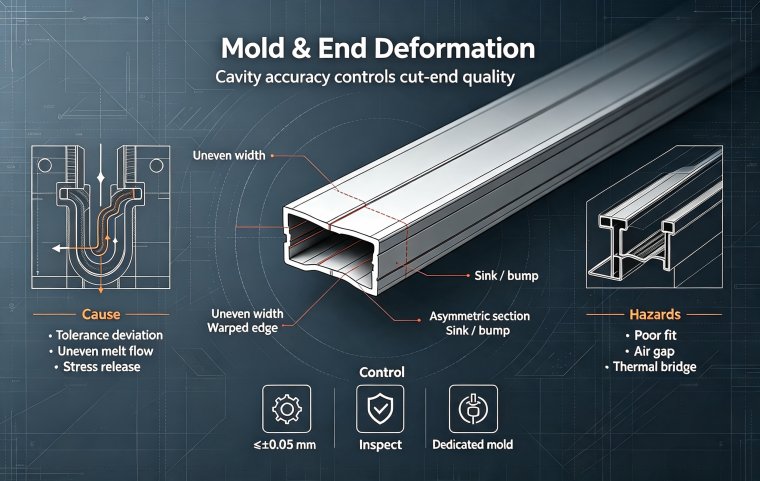

Werkzeuge mit unzureichender Maßgenauigkeit weisen häufig eine ungleich breite Düsenöffnung, abgenutzte und verschobene Hohlraumecken, einen unausgeglichenen Strömungswiderstand linker und rechter Kanäle sowie Radienabweichungen im End‑Formungsbereich auf. Bei der Extrusion des glasfaserverstärkten Nylon‑Schmelzes unterscheiden sich Materialausflussgeschwindigkeit und Schmelzdruck stark innerhalb der einzelnen Querschnittszonen. Dadurch bauen sich ungleichmäßige innere Spannungen im Profil auf. Diese verborgenen Spannungen sammeln sich im gesamten Isoliersteg an. Sofort beim Schneiden werden sie freigesetzt, konzentrieren sich auf das Stegende und erzeugen sichtbare Verformungsfehler wie Endkrümmung, Verzerrung und Eckenverschiebung.

Im Gegensatz zum mittleren Profilabschnitt, der durch die geschlossene Struktur begrenzt wird, stellt das Ende des Isoliersteges einen freien Querschnitt dar. Es unterliegt keiner Zug‑ oder Strukturbeschränkung durch benachbarte Profilabschnitte. Alle durch Werkzeugfehler verursachten Spannungsunterschiede werden vollständig am Ende abgebaut. Das erklärt, warum maßliche Werkzeugmängel sich zumeist als Endverformung zeigen – es handelt sich um einen unumkehrbaren angeborenen Formgebungsfehler.

Erstens: Verformung durch Breitenverschiebung am Stegende. Einseitige Maßabweichungen der Werkzeugdüsenöffnung und ungleichmäßige Hohlraumabnutzung erzeugen geringfügige Breitenunterschiede am Querschnitt des extrudierten Profils. Das geschnittene Ende besitzt ungleiche Breiten auf beiden Seiten. Diese verschobene Gestalt verhindert eine exakte Passform mit der Nut des Aluminiumprofils. Beim Einschieben des Isolierstegs treten oft einseitige Klemmungen und ungleich große Spalten auf.

Zweitens: Eckenkrümmung und Randausbauchungen am Ende. Unzureichende Poliergenauigkeit und winzige Unebenheiten an den Hohlraumecken des Werkzeugs sorgen für eine ungleichmäßige Abkühlung und Formgebung der Eckbereiche während der Schmelzverformung. Lokale Spannungen bauen sich auf und lassen die Ecken nach dem Schneiden leicht nach oben oder unten biegen, wodurch ausgebuchtene Ränder entstehen. Nach der Montage kommt es zu einem harten Druck gegen die Nutwände des Profils und zu dauerhaften montagebedingten Spannungen.

Drittens: Asymmetrische Querschnittsverformung des Stegendes. Asymmetrische Strömungskanal‑Umlenkstrukturen und Maßfehler im Kalibrierhohlraum erzeugen abweichende Dicken und Radien auf der linken und rechten Profilhälfte. Die geneigte, unausgewogene Endgeometrie hebt die passgenaue Abstimmung zwischen Wärmeisoliersteg und Aluminiumprofil auf und führt zu einer exzentrischen Belastung bei der Montage.

Viertens: Lokale Einsenkungen und unregelmäßige Verformungen am Stegende. Minderwertige Werkzeuge besitzen eine ungenaue Düsenöffnung, Materialansammlungen als Vorsprünge und abgenutzte Vertiefungen im Inneren des Hohlraums. Diese Mängel werden auf den Profilquerschnitt übertragen und verursachen Vertiefungen, Buckel und unebene Endflächen. Dadurch wird die Passgenauigkeit der zusammenwirkenden Profile erheblich beeinträchtigt.

Zuerst wird die Montagegenauigkeit beeinträchtigt und die Stabilität der Verbundprofile nimmt ab. Verformte Stegenden lassen sich nicht reibungslos in die Nuten der Aluminiumprofile einfügen. Bei der Fertigung drücken die Mitarbeiter die Isolierstege oft mit Gewalt hinein. Diese erzwungene Montage verformt die Profilnuten und speichert Restspannungen im Isoliersteg. Während der späteren Nutzung der Türen und Fenster treten sehr wahrscheinlich Profilverdrehungen, Verformungen der Flügel und gelöste Eckverbindungen auf.

Zweitens beeinträchtigen ungeordnete Passspalten die energiesparende Dichtwirkung. Verformte Stegenden verhindern einen dichten Kontakt von Isoliersteg und Aluminiumprofil. Lokale Spalten und Hohlräume erzeugen unsichtbare Luftkonvektionswege und Wärmebrücken im Profil. Dadurch sinkt die wärmeisolierende Wirkung von Türen und Fenstern drastisch. Ein ungleichmäßiger Kontakt der Dichtgummis ruft wiederkehrende Probleme wie Luft‑ und Wasserdurchtritt sowie eine verminderte Schalldämmung hervor.

Schließlich steigen der Materialverbrauch und die Kundendienstrisiken. Isolierstege mit verformten Enden lassen sich nicht standardgemäß montieren. Dadurch erhöhen sich Ausschuss‑ und Nacharbeitsrate sowie die Herstellungskosten. Da es sich um einen angeborenen strukturellen Fehler handelt, setzt sich die Spannungsfreigabe auch im Betrieb fort. Es können Endrisse und ausgedehnte Brüche entstehen, was chargenbezogene Risiken für den Kundendienst von Bauprojekten mit sich bringt.

Erstens, strenge Überwachung der Bearbeitungsgenauigkeit der Werkzeuge. Neue Werkzeuge müssen vor der Inbetriebnahme einer umfassenden Prüfung der Düsenmaße, der Hohlraumsymmetrie, der Eckenpräzision und der gleichmäßigen Strömungskanäle unterzogen werden. Alle Werkzeugtoleranzen müssen der hochgenauen nationalen Norm von ±0,05 mm entsprechen. Werkzeuge, welche die Präzisionsprüfung nicht bestehen, sind von Versuchs‑ und Serienproduktion auszuschließen.

Zweitens, Einführung eines regelmäßigen Kalibriersystems für Werkzeuge. Serienwerkzeuge werden in festen Abständen zerlegt, um den Verschleiß des Hohlraums zu kontrollieren. Die Fachkräfte polieren zeitnah, um Eckenabweichungen zu korrigieren, und führen Schweißreparaturen an abgenutzten Stellen durch. Dadurch wird eine chargenweise auftretende Endverformung infolge nachlassender Werkzeuggenauigkeit verhindert.

Drittens, Durchsetzung der Regel der zweckgebundenen Einzelwerkzeuge. Jede Spezifikation und jede Präzisionsklasse der Wärmeisolierstege erhält ein eigenes Werkzeug. Ein Austausch der Werkzeuge ist verboten. Dadurch wird eine Unstimmigkeit von Hohlraummaßen und Produktspezifikationen vermieden, damit keine formgebungsbedingten Verformungsfehler auftreten.

Die Endverformung des Wärmeisolierstegs ist nicht bloß ein Problem des Schneidverfahrens. Eine mangelnde Maßgenauigkeit der Extrusionswerkzeuge stellt den zentralen angeborenen Auslöser für diese Fehler dar. Winzige Maßabweichungen, strukturelle Asymmetrien und eine ungenügende Eckenpräzision des Werkzeughohlraums wandeln sich zu inneren Profilspannungen um. Diese werden schließlich an den Stegenden freigesetzt und erzeugen Verformungen. Die strenge Kontrolle der Bearbeitungs‑ und Wartungsgenauigkeit der Werkzeuge zur Beseitigung von formbedingten Spannungsabweichungen an der Quelle ist die entscheidende Maßnahme, um werkzeugbedingte Endverformungen auszuschließen und die Montagegenauigkeit sowie die bautechnische Qualität der Wärmeisolierstege zu gewährleisten.
